Průvodce kompatibilitou 3zónového elektronického ride činelu
Sdílet
Elektronický ride se 3 zónami funguje v plném rozsahu pouze tehdy, když činel, zapojení a vstup modulu podporují samostatné signály pro tělo, okraj a zvon. Označení „třízónový“ popisuje herní plochy, nikoli univerzální kabelový standard. Standardní třízónové ride činely Phantom o průměru 15, 17 a 20 palců mají dva konektory TRS. Nepředpokládejte, že ride s jedním kabelem nebo volný vstup pro crash lze s tímto zapojením zaměnit.
Vysvětlení jedné, dvou a tří zón
| Typ činelu | Herní plochy | Co nezaručuje |
|---|---|---|
| Jednozónový | Jedna spouštěná plocha | Samostatné zvuky okraje nebo zvonu |
| Dvouzónový tělo/okraj | Tělo a okraj | Samostatný zvon, i když je přiřazen zvuk ride |
| Třízónový ride | Tělo, okraj a zvon | Všechny tři zóny prostřednictvím libovolného kabelu nebo vstupu modulu |
Útlum úderu (choke) je samostatná funkce, kterou je třeba ověřit. Tři herní zóny rovněž neznamenají snímání polohy ani dotykovou odezvu digitálního činelu. Vybírejte podle artikulací, které potřebujete, a nepovažujte počet zón za měřítko herních možností.
Jeden kabel, dva kabely a digitální připojení
Analogové ridy se dvěma kabely
15palcové, 17palcové a 20palcové třízónové ridy Phantom mají dva konektory TRS a samostatné zóny těla, okraje a zvonu. Informace o kompatibilitě produktů uvádějí podporu třízónového zapojení u modulů Roland TD-17 a TD-27. Použijte požadované konektory ride/bell a řiďte se označením výstupů na činelu.
Ridy s jedním kabelem
Pokud je u ride uvedeno, že přenáší tři zóny jedním kabelem, ověřte konkrétní činel vůči podporovanému systému spouštění daného modulu. Stejný tvar konektoru TRS není důkazem stejného uspořádání signálu. Tato příručka nepotvrzuje kompatibilitu neuvedeného ride s jedním kabelem pro dvoukabelové zapojení Roland ani kompatibilitu dvoukabelového ride Phantom s jiným jednokabelovým systémem.
Digitální ridy
Digitální ride používá podporované digitální připojení, nikoli analogovou cestu TRS. U TD-27 digitální pad přiřazený ke vstupu triggeru zabrání tomu, aby analogový pad přiřazený ke stejnému vstupu vydával zvuk. Před pokusem o opětovné použití analogových kabelů RIDE vedle digitálního ride to ověřte. Roland zde vysvětluje omezení přiřazení.
Kontrola modulu před nákupem
- TD-17: Roland u modelu CY-13R uvádí zapojení RD do BOW/EDGE a RDB do BELL. To ověřuje dvoukonektorové zapojení ride u modulu, nikoli přesný preset padu pro každý činel jiného výrobce. Viz oficiální referenční nastavení.
- TD-27: před výběrem ride zkontrolujte analogové připojení ride a stávající digitální přiřazení.
- Alesis, Yamaha nebo jiný modul: ověřte přesný model, podporované zapojení ride a informace o kompatibilitě produktu. Plnou podporu zvonu nelze odvozovat z obecného seznamu značek ani ze skutečnosti, že tělo vydává zvuk.
Výběr velikosti a modelu ride
Standardní řada Phantom nabízí herní průměry 15, 17 a 20 palců. Další možností je třízónový ride Graphite o průměru 16 palců, jehož aktuální informace o kompatibilitě na úrovni řady však neuvádějí přesné zapojení pro každý modul. Před nákupem ověřte uspořádání kabelů. Pro porovnání fyzické velikosti a dostupných modelů si prohlédněte kolekci elektronických činelů.
Pokud se nespouští zvon nebo okraj
- Zkontrolujte označení výstupů, konektory zasunuté nadoraz a specifikovaný typ kabelu.
- Ověřte, zda vstup podporuje zamýšlené zóny a zda není deaktivován digitálním přiřazením.
- Před úpravou citlivosti vyberte doporučený typ triggeru.
- Otestujte každou zónu samostatně, poté choke a opakované údery. Měňte vždy pouze jedno nastavení.
Při vlastní konstrukci záleží také na samostatných senzorech a správném zapojení obvodu. Prohlédněte si trigger zvonu ride 360° a komponenty pro úpravu činelů; samotné přidání senzoru zvonu nezaručuje kompatibilitu s modulem.
Často kladené otázky
Vytvoří rozdvojka třetí zónu?
Nepředpokládejte to. Rozdvojka nepřidá senzor ani nezajistí formát signálu, který modul potřebuje.
Mohu použít třízónový ride s menším počtem zón?
Možná ano, ale dostupné zóny závisí na konkrétním činelu a připojení. Ověřte podporované nastavení s omezenou funkcionalitou, místo abyste předpokládali, které zóny zůstanou aktivní.
Proč slyším tělo, ale ne zvon?
Funkční tělo potvrzuje pouze část signálové cesty. Než problém přisoudíte poruše senzoru, zkontrolujte zapojení zvonu, podporovaný režim vstupu, typ padu a případné digitální přiřazení.

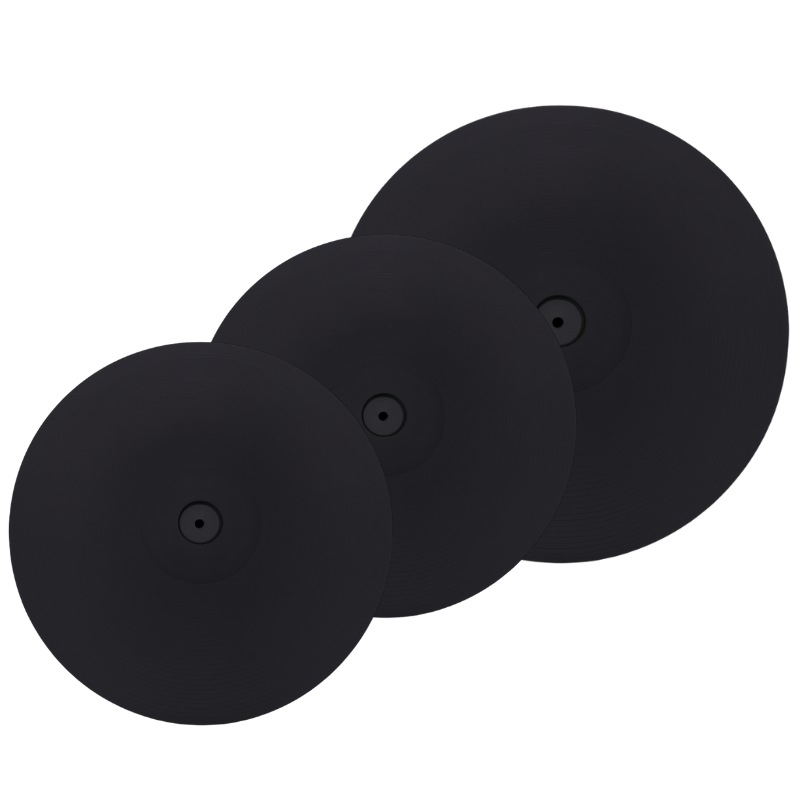

Ukázka technologie činelu
Zapojení pro konkrétní moduly najdete v našem průvodci kompatibilitou činelů s Roland TD-17 nebo v průvodci kompatibilitou činelů s Roland TD-27.
