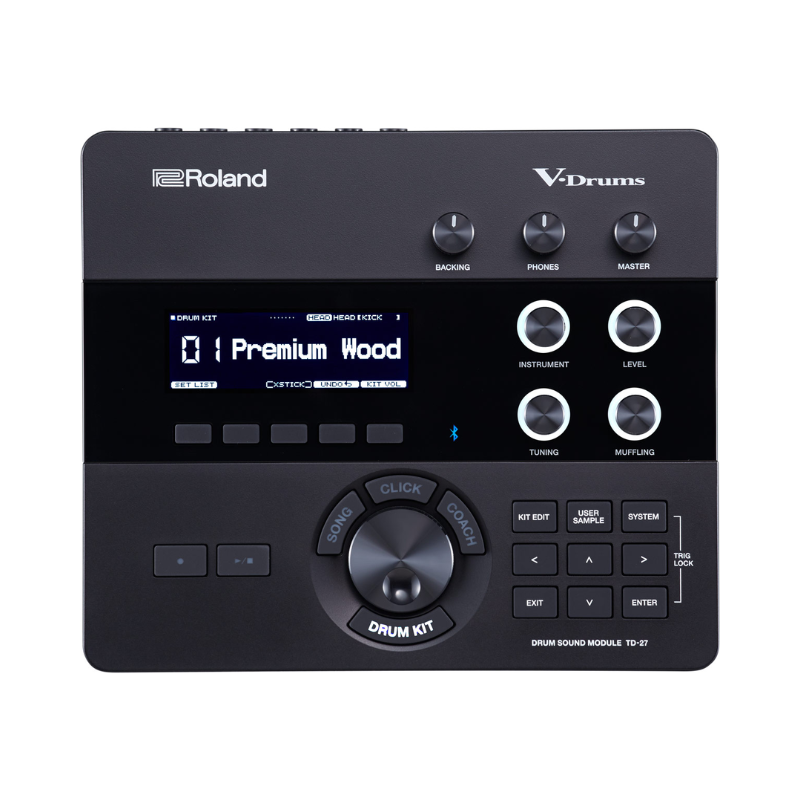

TD‑27 — Le Guide Définitif
Partager
Paramètres des pads TD‑27 & Calibration des déclencheurs — Guide complet
Ce chapitre explique tous les types de pads disponibles, leur fonction, et comment configurer les paramètres suivants du TD‑27 :
Sélection du type de pad
Sensibilité
Seuil
Courbe de vélocité
Temps de masque
Retrigger compensé / Annulation du retrigger
Annulation de diaphonie
Gain tête-bord / bord
Sensibilité du foot splash
Annulation du bruit
1. Sélection du type de pad
Lors de l'affectation d'une entrée pad dans SYSTEM » TRIGGER » PAD TYPE, choisissez parmi des modèles tels que :
PDX‑100 / PD‑128 (pads mesh à double zone avec détection de position)
PD‑125 / PD‑105 / PD‑85 (pads en mesh ou caoutchouc à zone simple ou double)
KD‑10 / KD‑120 / KD‑180 (pads grosse caisse)
KT‑10 / KT‑9 (pédales de déclenchement grosse caisse)
CY‑18DR / CY‑15R / CY‑14C / CY‑12C / CY‑8 / CY‑5 (pads de cymbale avec zones doubles ou triples)
VH‑14D / VH‑11 / VH‑10 (charlestons avec capteurs de mouvement pour contrôleur)
RT‑30HR / RT‑30H / RT‑30K (déclencheurs de batterie acoustique)
BT‑1 (déclencheur barre à une zone)
Choisir le type correct charge les réglages par défaut optimisés pour les dispositions de zones, les courbes de sensibilité et la réponse dynamique. Si vous utilisez des pads tiers, sélectionnez le modèle Roland le plus proche et ajustez manuellement.
2. Sensibilité
Définition : Détermine la facilité avec laquelle un pad se déclenche. Des valeurs plus élevées signifient que les coups légers sont enregistrés ; des valeurs plus basses nécessitent une force plus grande.
Recommandation :
Augmentez pour un jeu dynamique doux ou une technique silencieuse
C'est-à-dire, réglage autour de 9–12 pour les pads mesh ; baissez-le si des déclenchements fantômes accidentels se produisent
Frappez avec plusieurs dynamiques tout en ajustant pour trouver le point idéal
3. Seuil
Définition : L'intensité minimale du coup requise pour déclencher un son ; tout ce qui est en dessous est ignoré.
Recommandation :
Augmentez le seuil si vous entendez des déclenchements involontaires dus aux vibrations ou mouvements
Baissez-la si vos coups doux ou ghost notes ne sont pas détectés
Idéalement, réglez-la juste au-dessus de vos coups légers intentionnels
4. Courbe de vélocité
Définition : Ajuste la correspondance entre la force du coup et le volume ainsi que le ton. Les options incluent :
LINEAR – réponse uniformément graduée
EXP (1 / 2) – les coups doux sont accentués
LOG (1 / 2) – les coups forts sont davantage mis en valeur
LOUD – réponse constamment forte
SPLINE – cartographie dynamique subtile en forme de S
Recommandation :
Utilisez LINEAR pour une sensation la plus naturelle
EXP si vous souhaitez plus d'expression avec des touches légères
LOUD ou LOG pour les styles nécessitant une constance de volume
5. Temps de Masquage
Définition : Fenêtre temporelle (en millisecondes) pendant laquelle une frappe ne sera pas réarmée, empêchant les déclenchements répétés erronés.
Recommandation :
Utilisez pour éliminer les déclenchements dus au rebond sur les roulements rapides ou les baguettes hybrides
Commencez autour de 10–15 ms, augmentez jusqu'à ce que le faux déclenchement disparaisse — sans couper les coups rapides
Si les roulements perdent des notes, baissez-le légèrement
6. Annulation de Réarmement
Définition : Filtre les déclenchements supplémentaires causés par le rebond du pad ou les vibrations instables après une seule frappe.
Recommandation :
Ajustez en tandem avec le Temps de Masquage
Commencez autour de 8–10, augmentez jusqu'à ce que les répétitions indésirables cessent — mais pas trop pour que les frappes répétées légitimes soient ignorées
7. Annulation de Crosstalk
Définition : Empêche qu'une frappe sur un pad déclenche les pads adjacents (courant dans les kits montés sur rack).
Recommandation :
Utilisez lorsque les frappes sur tom ou cymbale provoquent des déclenchements erronés sur les pads voisins
Augmentez jusqu'à ce que les déclenchements erronés cessent, mais pas trop pour que les coups doux ne soient pas détectés
Aide à maintenir l'isolation dans les configurations serrées
8. Réglage Tête‑Bord & Gain Bord (Pads à double zone)
Définition : Contrôle la sensibilité et l'équilibre du volume entre les zones de la tête et du bord.
Recommandation :
Augmentez le gain du cerclage si les rimshots sont trop faibles
Diminuez si des rimshots se déclenchent involontairement lors des frappes sur la peau
Alignez l'angle de la baguette et le seuil pour distinguer clairement la peau et le cerclage
9. Sensibilité Foot Splash (Hi‑Hat)
Définition : Ajuste la réponse aux mouvements rapides d'ouverture de la pédale de charleston (sons de splash au pied).
Recommandation :
Augmentez si les coups splash échouent ou manquent de clarté
Diminuez si des éclaboussures accidentelles se déclenchent lors de mouvements subtils
10. Annulation du bruit
Définition : Ignore le bruit ambiant ou les contacts très légers de baguette qui pourraient déclencher les pads involontairement.
Recommandation :
Utile dans les salles de répétition bruyantes ou avec des triggers montés près
Augmentez jusqu'à ce que la pad ne se déclenche qu'aux coups intentionnels
Comment configurer étape par étape
Allez dans MENU → SYSTEM → TRIGGER SETTINGS
Frappez la pad cible pour la sélectionner
Définir le Type de pad
Entrez dans le menu PARAM pour cette pad et ajustez :
Sensibilité
Seuil
Courbe de vélocité
Temps de masque
Annulation de retrigger
Annulation de diaphonie
Gain de bord / Peau-Bord (si double zone)
Paramètres supplémentaires (ex. détection de position)
Pour le charleston : allez dans Paramètres du charleston, choisissez le modèle de charleston correct, et effectuez la Calibration de l'offset, ajustez la sensibilité du splash, la résolution ouverture/fermeture
Module 1 : Types de pads & leur usage
Le TD‑27 prend en charge une large gamme de pads et triggers Roland, chacun préréglé avec la sensibilité, les zones et les paramètres de réponse idéaux :
Pads de batterie / Caisses claires & Toms
PDX‑100 (10″ mesh double zone)
PD‑128 (caisse claire ou tom 12″ avec détection de position)
PD‑125/PD‑105/PD‑85 etc.
Pads de grosse caisse
KD‑10, KD‑120, KD‑140, KD‑180, KD‑A22 – pads de grosse caisse à peau en tissu ou mesh
KT‑10, KT‑9 – pédales de déclenchement pour grosses caisses acoustiques
Charlestons
VH‑14D (charleston multi-capteur avec détection de position)
VH‑13, VH‑11, VH‑10
CY‑5 + FD‑8 (style combo)
Cymbales
CY‑18DR (ride numérique, zones cloche/archet/bord)
CY‑16R‑T, CY‑15R, CY‑14R‑T, CY‑14C‑T, CY‑12C‑T, CY‑8, CY‑5
Déclencheurs acoustiques / hybrides
Déclencheur barre BT‑1
Série RT‑30K / RT‑30HR / RT‑30H (déclencheurs de batterie acoustique)
Si votre pad n’est pas dans la liste Roland, choisissez « Generic PAD1/2/3 » et réglez ses paramètres manuellement.
Module 2 : Configuration des types de pad
Pour configurer :
Appuyez sur SYSTEM → TRIGGER → TRIG TYPE
Frappez la pad ; le TD‑27 la sélectionne automatiquement
Utilisez la molette pour faire défiler jusqu'au modèle précis (par ex., PDX‑100)
Le module charge automatiquement les valeurs par défaut optimales pour la sensibilité, le seuil, les zones, etc.
La sélection correcte de la pad garantit une réponse dynamique précise, une détection appropriée tête/bord/cloche, et un déclenchement faux minimal.
Module 3 : Paramètres de déclenchement — Réglage de chaque pad
Sous SYSTEM → TRIGGER → PARAM (après sélection de la pad) :
Sensibilité (1–32) : Facilité avec laquelle la pad réagit aux frappes — une sensibilité plus élevée capte les coups doux.
Seuil (0–31) : Définit la vélocité minimale pour déclencher un son — utile pour ignorer les vibrations ou les frappes fantômes.
Courbe de vélocité : Options incluent LINEAR, EXP, LOG, LOUD, SPLINE — chacune façonne la réponse dynamique.
Temps de masque (0–64 ms) : Empêche les déclenchements par rebond ou les doubles frappes dans les roulements rapides.
Annulation de retrigger (0–16) : Filtre davantage les répétitions non intentionnelles d'un seul coup.
Crosstalk Cancel : Supprime l'activation du pad causée par des frappes ou vibrations proches.
Rim Gain / Head‑Rim Adjust : Équilibre à double zone et seuils de détection cross-stick.
Positional Sensing (sur PD‑128 et CY‑18DR) : Varie le ton selon l'emplacement du coup—supporté uniquement avec des connexions de pads numériques.
Module 4 : Réglages et calibration du charleston
Accessible via SYSTEM → HI‑HAT SETTINGS :
Sélectionnez le type de charleston (VH‑14D, VH‑11, VH‑10 ou CY‑5)
Effectuez Offset Calibration : Avec le pad de charleston complètement fermé, appuyez sur SET pour enregistrer la position zéro
Réglez Extent of Opening : Définit l'étendue de la plage « ouvert »
Foot Splash Sensitivity : Affine la détection du splash au pied (coups d'ouverture rapides)
Noise Cancel : Filtre les activations accidentelles d'archet ou de bord lors de la fermeture du charleston
CC MAX : Définit la valeur MIDI CC maximale pour la profondeur de la pédale de charleston (rarement modifiée)
Ils assurent des transitions fluides ouvert/fermé, un contrôle expressif au pied, et une réponse splash.
Module 5 : Utilisation avec des pads tiers ou personnalisés
Si vous utilisez des pads non-Roland (y compris votre marque) :
Choisissez le type de pad Roland le plus proche (par ex. PDX‑100 pour votre pad mesh)
Réglez Sensitivity légèrement plus bas pour éviter les faux déclenchements
Augmentez Threshold pour bloquer les coups légers ou les vibrations
Réglez Mask Time / Crosstalk pour éliminer les déclenchements accidentels
Ajustez finement Rim Gain / Head‑Rim si une détection à double zone existe
Tester avec des dynamiques de jeu variées est crucial—douces, moyennes et fortes—pour assurer un déclenchement cohérent et
