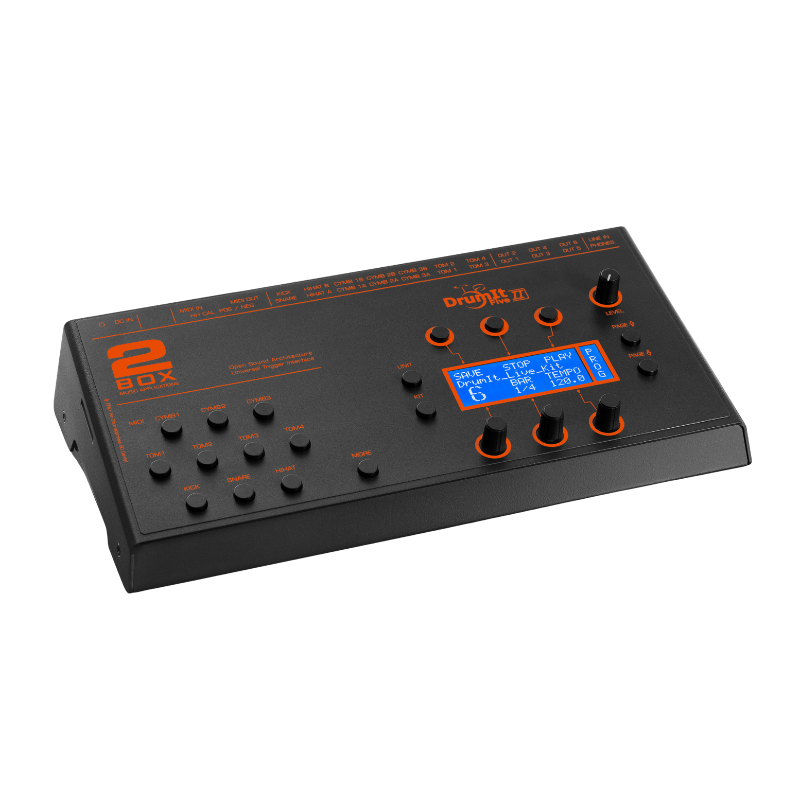

Hur man kalibrerar en elektronisk hi-hat på 2BOX DrumIt3 / DrumIt5

🔹 Steg 1: Anslut hårdvaran korrekt

1. Hi-Hat Pad → Plug into the input labeled HHP on the back of the module.

2. Hi-Hat Controller Pedal → Plug into the input labeled HHC.

3. Se till att alla kablar är ordentligt anslutna och inte lösa.

💡 Tips: 2BOX-modulen stödjer vissa kontroller-typer. Se till att din hi-hat-kontroller är kompatibel (t.ex. Roland VH-11, VH-10 eller 2BOX-märkta hats).

🔹 Steg 2: Initial ljudtest

1. Slå på modulen.

2. Slå på hi-hat-paden medan du trycker och släpper pedalen.

3. Du ska höra:

   • Öppen hi-hat när pedalen är helt upp.

   • Stängd hi-hat när pedalen är helt nedtryckt.

   • Chick-ljud när pedalen trycks ner utan att slå.

4. Om alla tre triggar-typer fungerar, gå vidare till finjustering.
   Om inte — fortsätt till steg 3.

🔹 Steg 3: Gå in i kalibreringsläge

1. Tryck på UNIT på modulen för att gå in i inställningarna.

2. Använd ratten för att navigera till HIHAT eller TRIG (beroende på firmware-version).

3. Välj KALIBRERA HI-HAT eller ett liknande alternativ.

🔹 Steg 4: Kalibrera öppna/stängda positioner

1. Följ instruktionerna på skärmen:

   • Steg 1: Lyft pedalen helt (öppet läge) → tryck på knappen för att bekräfta.

   • Steg 2: Tryck pedalen helt ned (stängt läge) → bekräfta.

2. Modulen sparar räckvidden och kalibrerar responskurvan.

💡 Tips: Du kan kalibrera om när som helst om din pedal känns fel eller om din spelplats ändras (t.ex. ny matta, stativförskjutning).

🔹 Steg 5: Justera triggerinställningar (valfri finjustering)

1. Gå till TRIG → HHP (Hi-Hat Pad):

   • Gain – styr känsligheten.

   • Tröskelvärde – ignorera svaga slag.

   • Kurva – justera responskänsla (Linjär, Exp1, Log).

2. Gå till TRIG → HHC (Hi-Hat Control):

   • Anpassa HiHat-typ (VH-11, Pedal, etc.) beroende på din utrustning.

   • Justera CC Min/Max-värden vid behov.

🔹 Steg 6: Spara inställningar

1. Avsluta inställningarna och spara kit-konfigurationen.

2. Testa olika artikulationer:

   • Tip- och edge-slag (öppen/stängd/halvöppen).

   • Fotchick och splash.

🔹 Felsökningstips

• Hi-hat fast i stängt eller öppet läge? Kalibrera om pedalen eller kontrollera CC-värden.

• Fördröjning eller inkonsekvent respons? Prova att sänka gain eller tröskelvärde.

• Fel ljud som triggas? Kontrollera att hi-hat-paden är tilldelad rätt instrument (t.ex. HH Edge, HH Tip).

Du är redo att spela!

Din hi-hat bör nu reagera dynamiskt och naturligt över öppna, stängda och mellanställningar.
Njut av jämnare grooves och tajtare kontroll på din 2BOX-setup!
